Vanhasta tehtaasta ei usein ole ajantasaisia piirustuksia. Kun linjaa pitää muuttaa, uusia työntekijöitä perehdyttää tai turvallisuus auditoida, tieto tilasta on hajallaan. Tuotantotilan 3D-dokumentointi kokoaa sen yhteen paikkaan – katseltavaksi malliksi ja mittatarkaksi pistepilveksi samalla käynnillä.
Tila kuvataan erikoiskameralla niin, että siitä syntyy digitaalinen kopio. Lopputulos voi olla kaksi eri asiaa – tai molemmat yhtä aikaa:

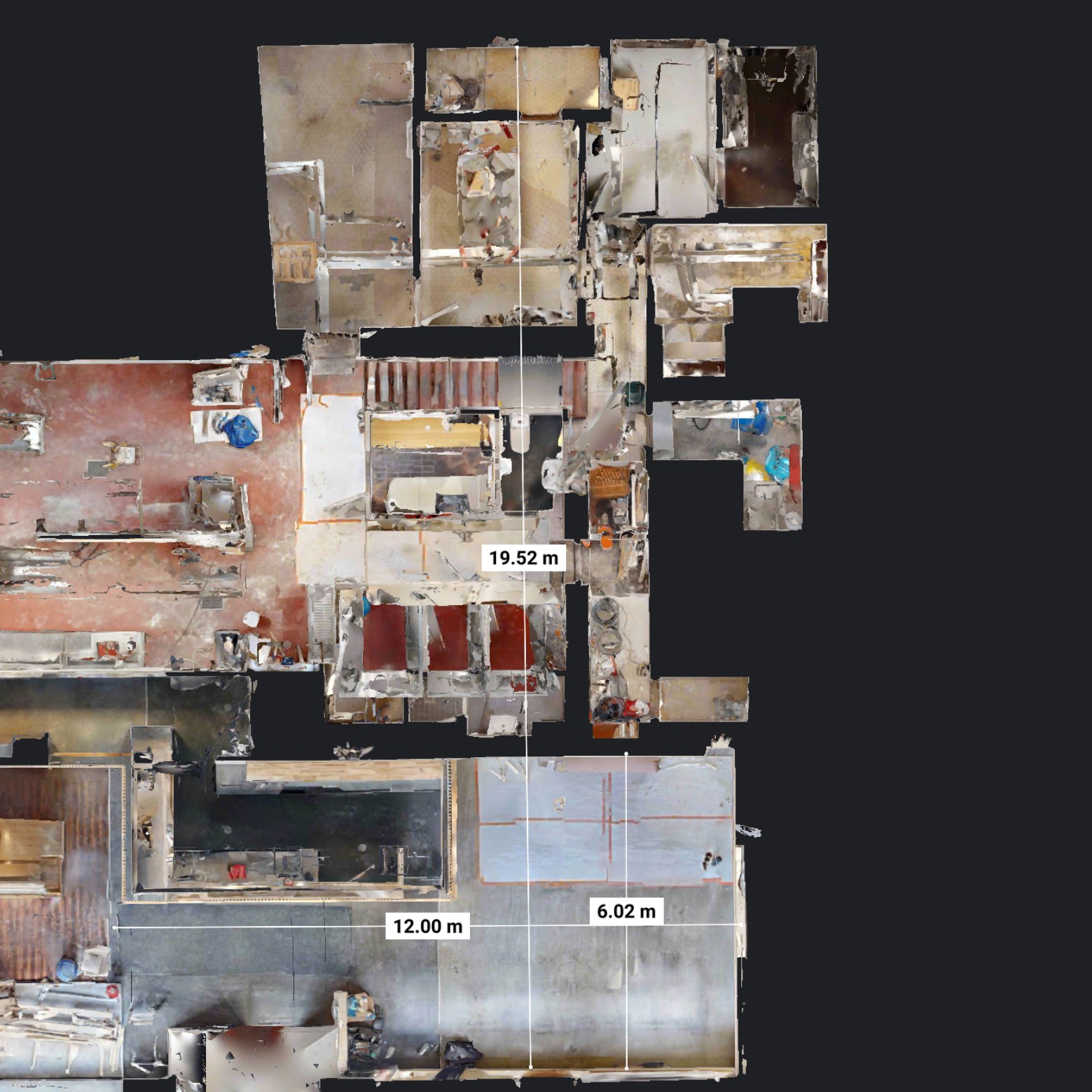

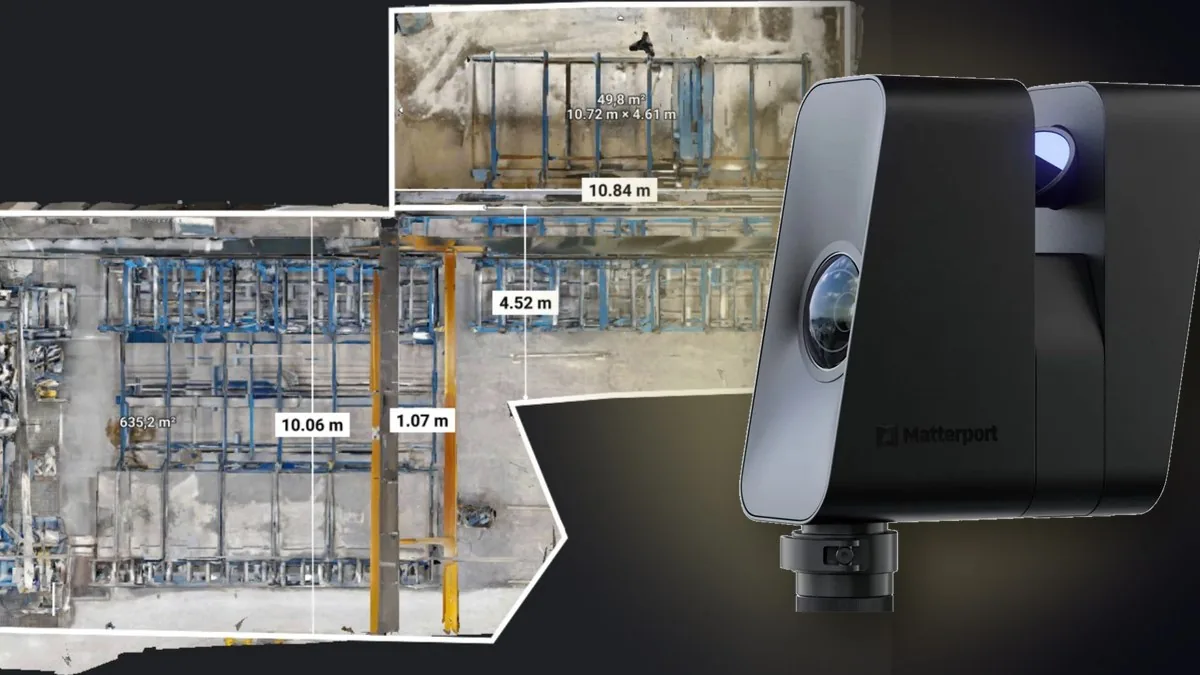

Tila, jossa voi liikkua kuin nukkekodissa. Etäisyyksiä voi mitata, ja kohteen voi näyttää kenelle tahansa linkillä – ilman käyntiä paikan päällä.
Miljoonien mittapisteiden malli, joka avautuu suunnitteluohjelmiin (Revit, AutoCAD, ArchiCAD). Tämä on aineisto, jonka pohjalta muutokset voi piirtää luotettavasti.

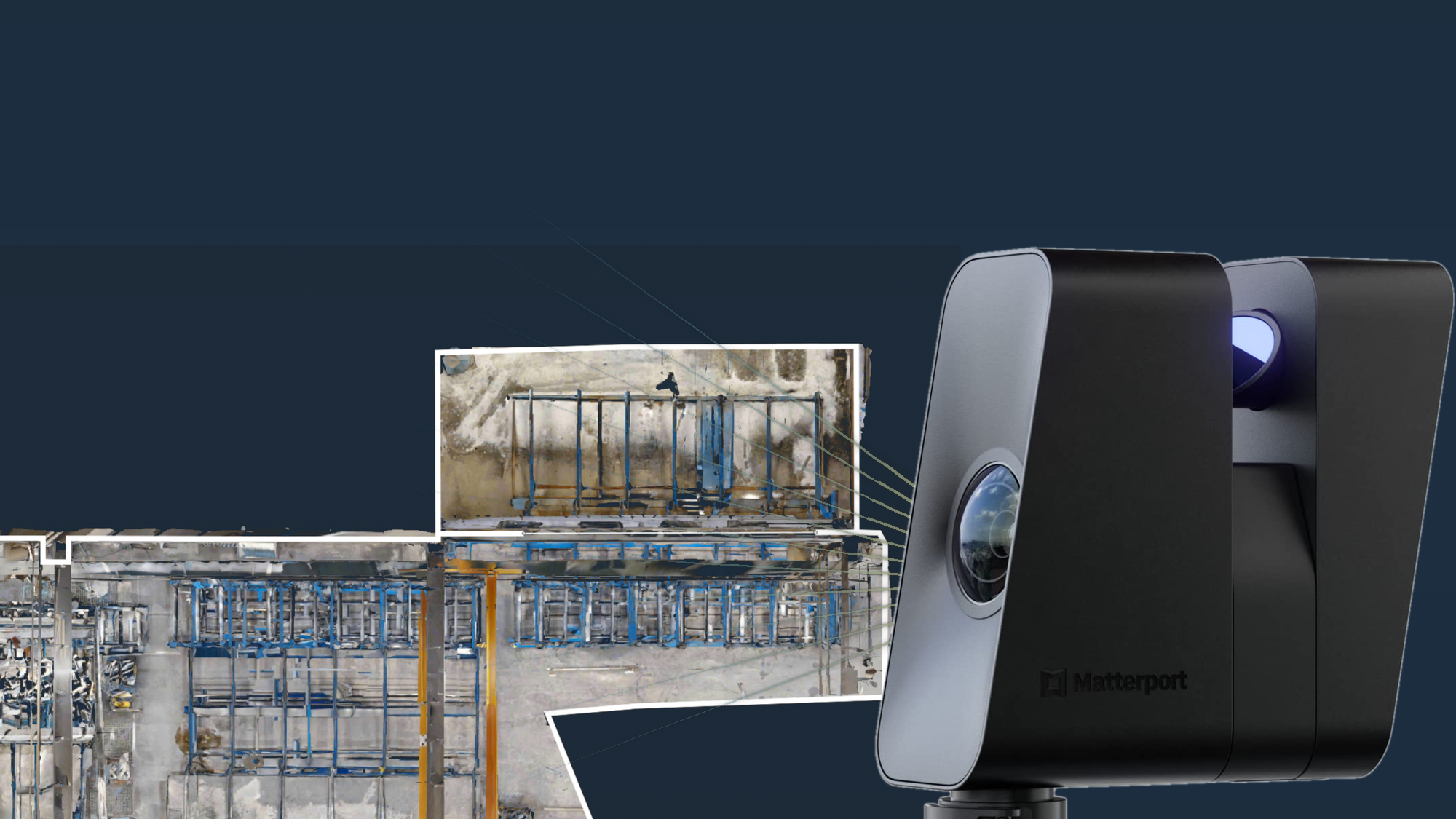

Kuvaamme Matterport Pro3 -laitteella, jossa on LiDAR-laserskannaus. Se tuottaa selvästi tarkemman ja luotettavamman pistepilven kuin edellinen Pro2-sukupolvi, joka ei yllä samaan jälkeen. Käytännössä tämä tarkoittaa mittatarkempaa aineistoa suunnitteluun ja siistimpää lopputulosta – juuri sitä laatua, jota vaativa teollisuus- ja suunnittelukäyttö edellyttää.
Käyttötarkoitus ratkaisee, millaista aineistoa kannattaa tilata. Samasta kuvauksesta hyötyvät hyvin erilaiset tarpeet:
Ajantasainen, mitallisesti luotettava lähtöaineisto linjan muutokseen. Suunnittelija saa lähtötiedot kerralla – ei hidasta käsin mittaamista.
Työohjeet, varoitukset ja laitetiedot upotettuna malliin. Uusi työntekijä tutustuu tilaan jo ennen ensimmäistä työpäivää.
Poistumistiet ja riskialueet merkittynä malliin. Dokumentoitu nykytila auttaa auditoinnissa ja vakuutusasioissa.
Urakoitsijat, päämaja tai vakuutusyhtiö tutustuvat tilaan linkin kautta matkustamatta paikalle.
Putket, viemärit ja varaukset dokumentoituna ennen valua. Vältät myöhemmän piikkaamisen väärästä kohdasta ja siitä syntyvät vauriot.
Kun tila kuvataan kerran kunnolla, sama aineisto palvelee suunnittelua, perehdytystä, turvallisuutta ja esittelyä yhtä aikaa.
Käsin mittaaminen on hidasta, ja monimuotoisessa tuotantotilassa virheen mahdollisuus kasvaa nopeasti – yksittäinen väärin kirjattu mitta voi kertautua suunnittelussa. Valokuvat taas näyttävät, miltä tila näyttää, mutta niistä ei voi mitata.
3D-dokumentointi yhdistää molempien vahvuudet: tila tallentuu kokonaisuutena, kaikki mitat ovat samassa aineistossa, ja lopputulosta voi sekä katsella että mitata. Lisäksi digitaalinen aineisto ei vanhene kuten paperipiirustus laatikossa – se on aina saatavilla, jaettavissa linkillä ja päivitettävissä kuvaamalla tila uudelleen.
Tavallisin harmi syntyy siitä, että tilataan kevyt esittelykierros ja huomataan vasta suunnitteluvaiheessa, ettei siitä saakaan mittatarkkaa aineistoa. Silloin koko tila joudutaan kuvaamaan uudelleen.
Lause “meillä on 3D-malli tilasta” ei vielä tarkoita, että käytössä olisi suunnitteluun kelpaava pistepilvi. Ne eivät ole automaattisesti sama asia.
“Tilasimme noin 50 m × 20 m kokoisen teollisen putkilinja-alueen 3D-dokumentoinnin. Saimme E57-pistepilven mittatarkkaan suunnitteluun sekä visuaalisen 3D-ympäristön, johon voidaan upottaa PDF-dokumentteja, huolto-ohjeita ja kuvia. Tarkkuus ±2 cm / 10 m. Aineisto mahdollisti kohteen analysoinnin etänä ja vähensi merkittävästi manuaalista mittaustyötä. Kunnossapito näkee sähkölinjat ja automaation rakenteet etänä ennen kohdekäyntiä, ja muutostyöt voidaan suunnitella ilman tarpeettomia tuotantokatkoja.”
“3D-kuvauksen avulla saimme Tähtiareenasta selkeän ja helposti käytettävän digitaalisen mallin. Mallista voidaan tarkastella esimerkiksi korkeuksia, katon rakenteita, kulkureittejä sekä nostureiden, ripustusten ja muiden tapahtumatuotannon kannalta tärkeiden elementtien sijoittelua. Tarvittaessa kuvauksesta voidaan tuottaa myös pistepilviaineisto suunnittelun, mittauksen ja jatkokäsittelyn tueksi.”
Käymme läpi, palveleeko aineisto suunnittelua, perehdytystä, turvallisuutta vai useampaa tarvetta. Luottamukselliset alueet rajataan pois.
Kuvaus sovitetaan tuotantokatkoon tai hiljaiseen vuoroon. Tarvittaessa samalla käynnillä myös drone- ja lämpökuvaus.
Saat selaimessa toimivan 3D-mallin, pistepilven (E57) ja tarvittaessa pohjapiirrokset jaettavana linkkinä tai sovitulla tavalla.
3D-malli on selaimessa katseltava kopio tilasta, jossa voi liikkua ja mitata. Pistepilvi on mittatarkka aineisto, joka avautuu suunnitteluohjelmiin. Suunnitteluun tarvitaan pistepilvi; esittelyyn ja perehdytykseen riittää katseltava malli. Oikealla kalustolla molemmat syntyvät samalla kuvauksella.
Se riippuu käyttötarkoituksesta. Suunnitteluun ja saneeraukseen tarvitaan pistepilvi, esittelyyn ja perehdytykseen riittää usein katseltava malli. Jos suunnittelu on mahdollista myöhemmin, molemmat kannattaa hankkia kerralla. Maksuttomassa oppaassa on päätöspuu, jolla varmistat oman tapauksesi muutamassa minuutissa – lataa opas tästä.
Hinta määräytyy pääosin tilan koon ja tarvittavan aineiston mukaan (katseltava malli, pistepilvi vai molemmat). Maksuttomassa oppaassa on hinta-arviot ja esimerkkihaarukat eri kokoisille kohteille, jotta saat käsityksen tasosta jo ennen tarjouspyyntöä. Tarkan, kiinteän hinnan saat kun kerrot kohteen koon ja käyttötarkoituksen – lataa opas hintatietoineen.
Kesto riippuu tilan koosta ja tarkkuudesta. Karkea neliöarvio riittää tarjousta varten ja kertoo, onko kyse muutaman tunnin vai parin päivän työstä. Oppaan tarjouspohjalla saat tarpeen kuvattua kerralla oikein – lataa opas sähköpostiisi.
Kyllä, mutta usein luontevinta on sopia kuvaus huoltokatkoon tai hiljaiseen vuoroon. Luottamukselliset alueet rajataan aineiston ulkopuolelle ennen kuvausta.
Kyllä. Toimialue on koko Suomi; Pirkanmaalla matkakulut ovat pienimmät ja muualle sopimuksen mukaan.
